Tube Bias Calculator 2.8

untuk LG V30

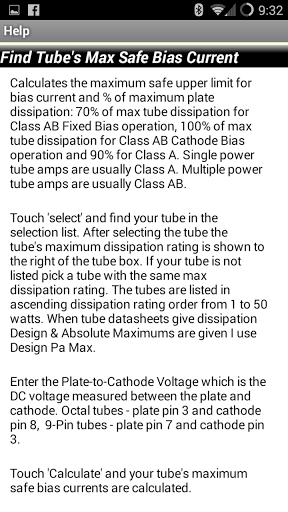

Tabung Bias Kalkulator akan menghitung nilai-nilai bias tabung listrik dari Lempeng Arus, Pembuangan dan% dari Pemborosan Max menggunakan baik penurunan tegangan diukur melintasi resistor katoda atau diukur arus piring. Ini memiliki database dari 36 jenis tabung dan akan menghitung Kelas A Tetap, Kelas AB Tetap Bias dan Katoda Bias pengaturan Bias Aman Maksimum.

Untuk menghitung pengaturan Max Safe Bias tabung, Anda cukup memilih tabung Anda dari daftar pilihan dan masukkan Tegangan Plate-to-Cathode (tegangan pelat selalu diukur antara plat tabung dan katoda). Pengaturan Bias Aman Maksimum untuk Kelas A Tetap, Kelas AB Bias Tetap dan Katoda Bias ditampilkan.

Untuk menghitung bias ketika Anda mengukur arus pelat, seperti ketika menggunakan pengukuran shunt keluaran transformator arus, masukkan Tipe Tabung dan tegangan Plate-ke-Katoda Anda di bagian atas halaman, masukkan Arus Lempeng dan sentuh 'Hitung' dan Disipasi Piring dan Pembuangan% ditampilkan.

Untuk menghitung bias dengan mengukur drop tegangan pada resistor katoda masukkan Tipe Tabung dan tegangan Plate-ke-Katoda Anda di bagian atas halaman, masukkan Jumlah Tabung yang berbagi resistor katoda, Drop Voltase Melintasi Katoda Resistor dan Resistor katoda Resistor sebenarnya. Sentuh 'Hitung' dan Total Katoda Saat Ini, Total Lempeng Saat Ini, Pembuangan Lempeng, Pelepasan Piring% & Arus per Tabung diperlihatkan.

Untuk mengukur penurunan tegangan resistor, atur multimeter ke volt DC dan sentuh setiap kaki resistor dengan probe (abaikan tanda minus).

PERINGATAN: Amplifier memiliki tegangan tinggi yang dapat MEMBUNUH bahkan ketika dicabut. Jangan mencoba untuk mengatur bias penguat kecuali Anda kompeten dengan alat uji dan sangat akrab dengan tegangan tinggi dan bahaya yang terlibat.
